Vektoriossa maanpintamalli voidaan esittää neljällä eri tavalla:
Terrain Tiff -tiedosto
Fotogrammetriamallit (OBJ tai 3D-tiles)
Pistepilvi
Vektorion oletus terrainit
Tämä ohjeistus keskittyy Terrain Tiff -tiedoston käyttöön.
Mikä on Terrain Tiff?
Terrain Tiff on tiedostomuoto, joka sisältää maanpinnan korkeustietoa rasterimuodossa. Jokaisella pikselillä on yksi korkeusarvo, mikä muodostaa kolmiulotteisen maanpintamallin.
Huomio: Terrain Tiff ei ole sama asia kuin ilmakuva-Tiff.

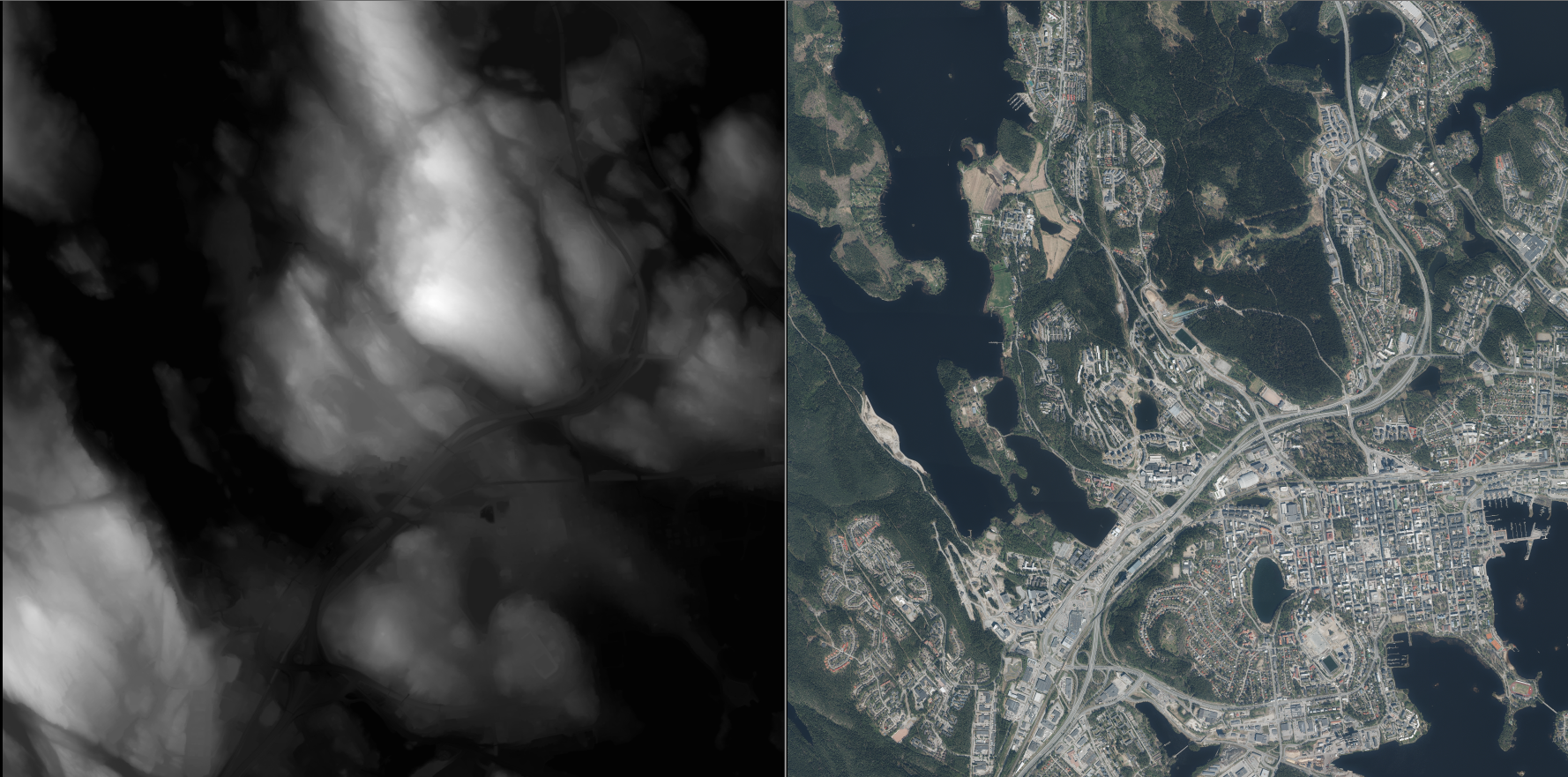

Terrain Tiff näyttää kuvankäsittelyohjelmassa mustavalkoiselta. Alemmassa kuvan vasen puoli.
Ilmakuva-Tiff sisältää valokuvamaisen karttakuvan, eikä sitä voida muuttaa Terrain Tiff -muotoon.
Terrain Tiff Vektoriossa kartan kanssa
Terrain Tiff luo pohjan maanpinnalle. Sen päälle voidaan lisätä erilaisia karttatasoja, kuten:
Vektorion oletuskartat
WMS/WMTS-taustakartat
Erilliset ilmakuva-aineistot

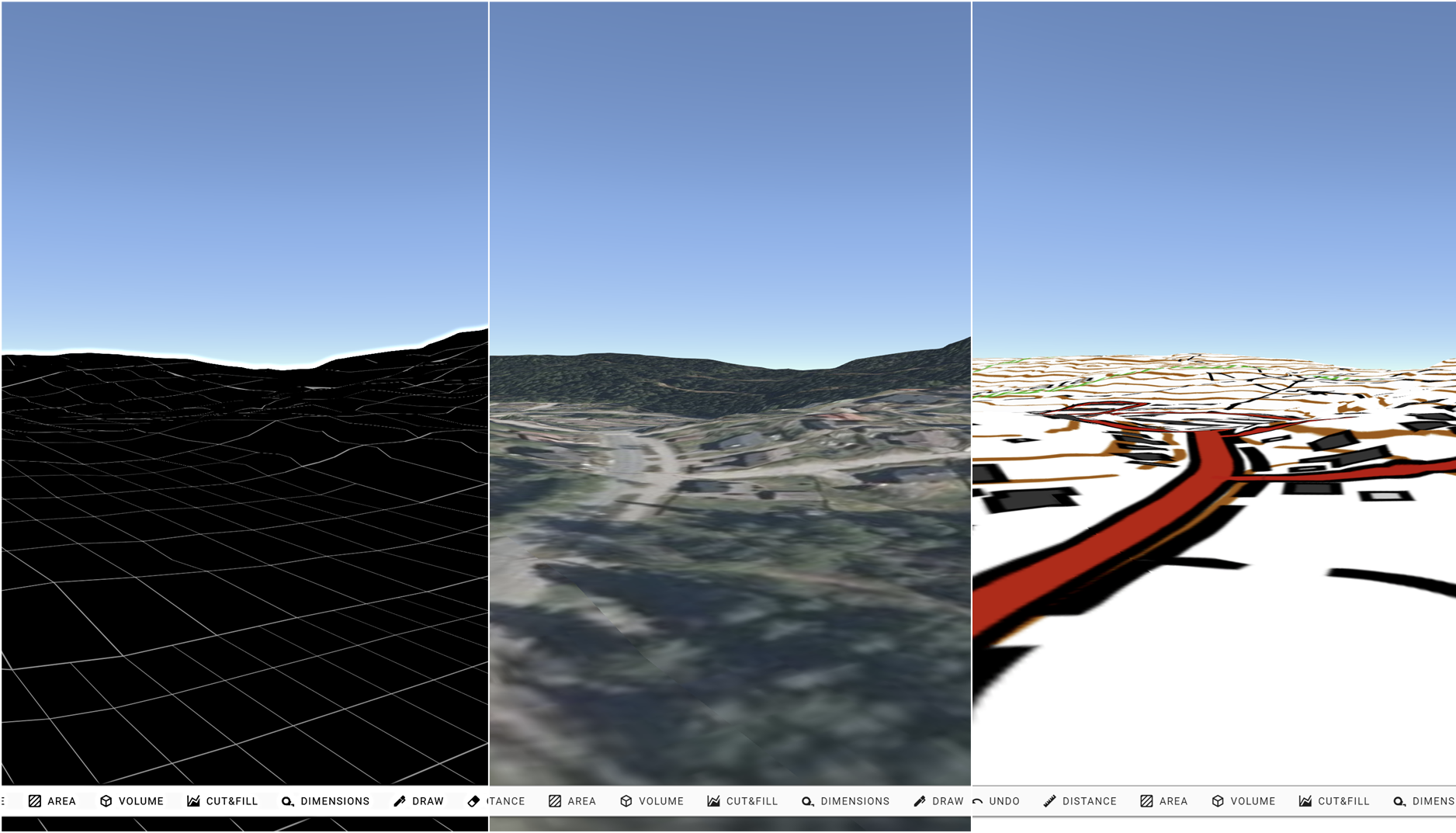

Karttakuva taipuu Terrain Tiffin muovaaman pinnan mukaiseksi.
Edut ja rajoitukset
Edut
Soveltuu hyvin maanpinnan muotojen esittämiseen.
Karttatasoja voidaan muokata ja vaihtaa joustavasti.
Terrain tiff antaa maanpinnalle muodon, jonka päälle voidaan liittää erilaisia karttoja.
Rajoitukset
Ei sovellu monimutkaisten kohteiden (esim. puut, rakennukset, pylväät) esittämiseen.
Tämä johtuu siitä, että rasterimuotoisessa Terrain Tiffissä jokaisella pikselillä voi olla vain yksi korkeustieto.
Käyttöönotto

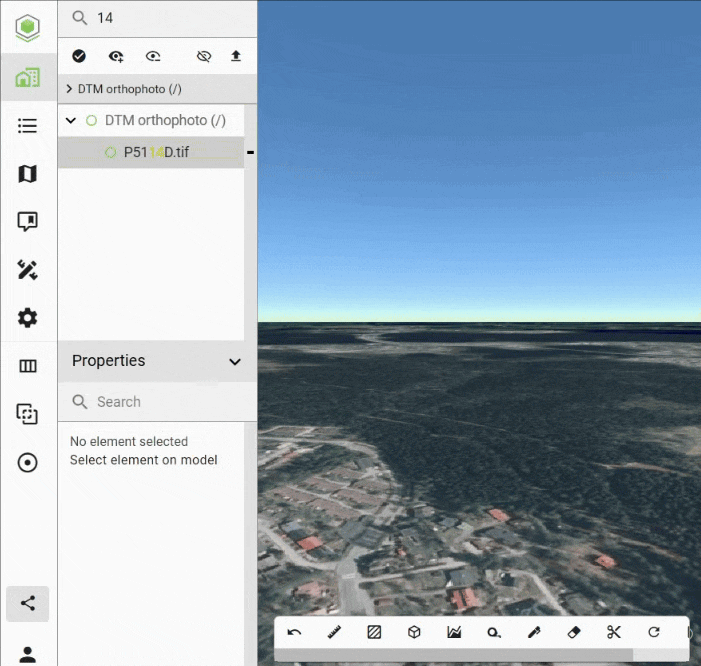

Avaa tiedostopuu Vektoriossa.
Aktivoi Terrain Tiff -tiedosto.
Kerrallaan käytössä voi olla vain yksi Terrain Tiff.
Yhteenveto
Terrain Tiff antaa maanpinnalle muodon.
Sen päälle voidaan liittää erilaisia karttatasoja, jotka mukautuvat pinnan muotoihin.
Käyttö on paras vaihtoehto silloin, kun halutaan havainnollistaa maaston korkeuseroja yhdessä kartta-aineistojen kanssa.
