Cut & Fill -työkalun avulla voit laskea kahden pinnan välisen leikkaus- ja täyttötilavuuden. Työkalu sopii esimerkiksi maanrakennuksen, suunnittelun ja toteuman vertailuun, ja tulokset visualisoidaan selkeästi suoraan näkymään.
Tuetut aineistot
Cut & Fill -laskennassa voidaan käyttää:
kahta erillistä pintaa (esim. kaksi tiedostoa)
yhtä tiedostoa, jossa on kaksi erillistä pintaa
Tuetut tiedostomuodot:
xml-, dwg- pintamallit
IFC
pistepilvet
fotogrammetriamallit
Cut & Fill -laskennan tekeminen

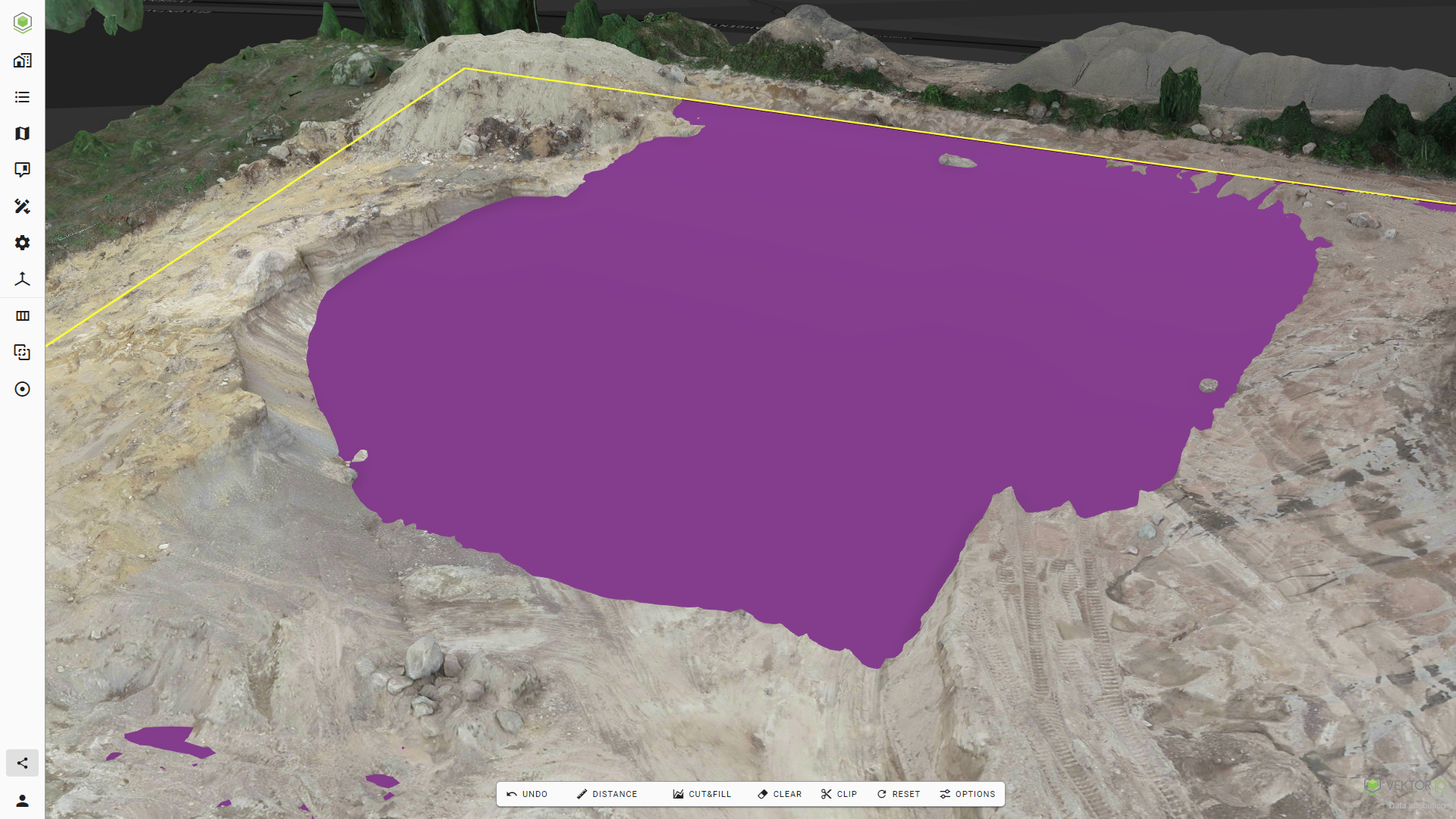

1. Valitse referenssipinta
Aloita valitsemalla referenssipinta, johon leikkaus- ja täyttötilavuuksia verrataan.
Referenssipinta toimii lähtötasona, jonka perusteella muut pinnat analysoidaan.

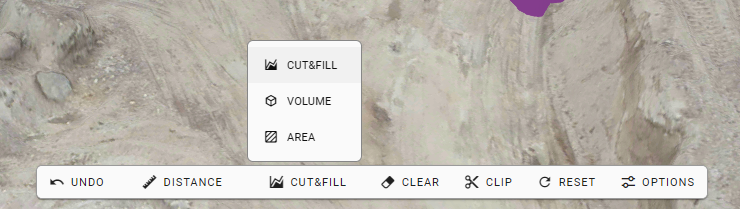

2. Avaa Cut & Fill -työkalu
Avaa Cut & Fill -työkalu alavalikosta. Työkalu aktivoituu heti valinnan jälkeen.

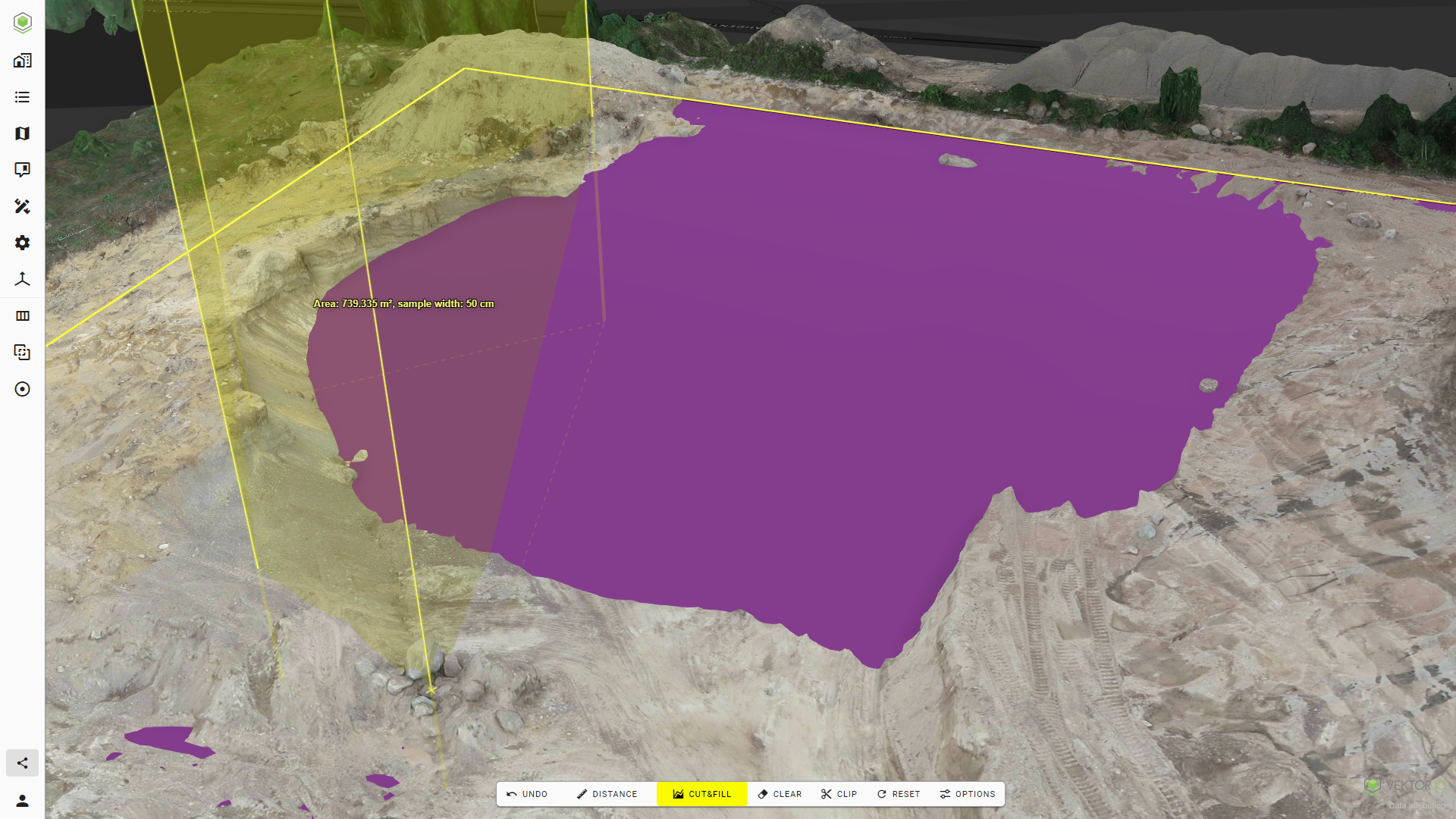

3. Rajaa laskenta-alue
Rajaa alue, jolta haluat laskea tilavuudet.
Napsauta hiiren vasenta painiketta alueen kulmissa
Sulje rajaus hiiren oikealla painikkeella
Laskenta tehdään:
käyttäjän rajaamalta alueelta tai
automaattisesti referenssipinnan rajojen mukaisesti

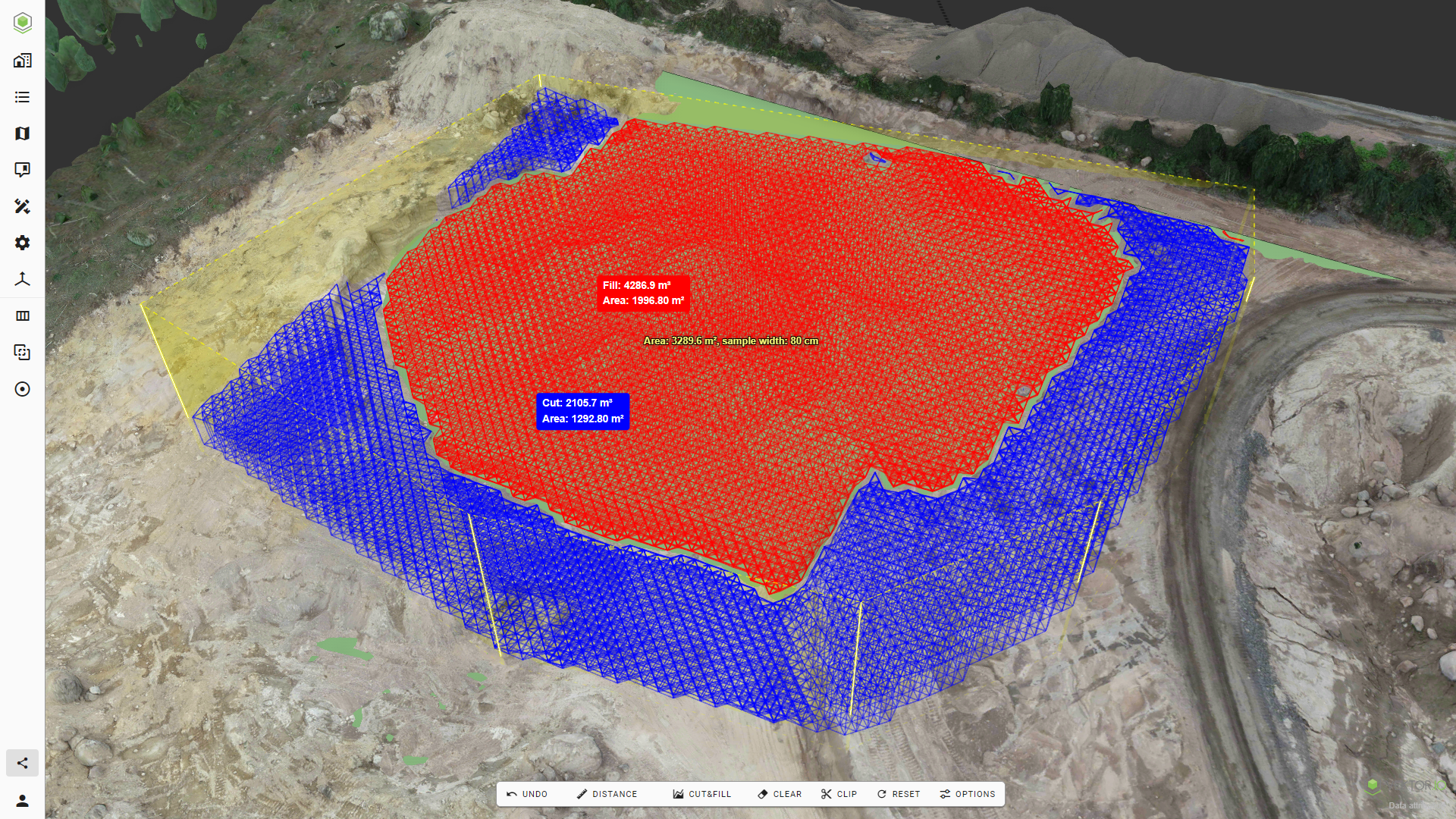

4. Tilavuuksien laskenta ja visualisointi
Kun alue on rajattu, Vektorio:
aloittaa laskennan automaattisesti
laskee sekä leikkaus- että täyttötilavuudet
Tulokset visualisoidaan näkymässä:
Leikkaus (Cut) esitetään sinisellä
Täyttö (Fill) esitetään punaisella
Visualisointi helpottaa alueiden ja massojen hahmottamista.

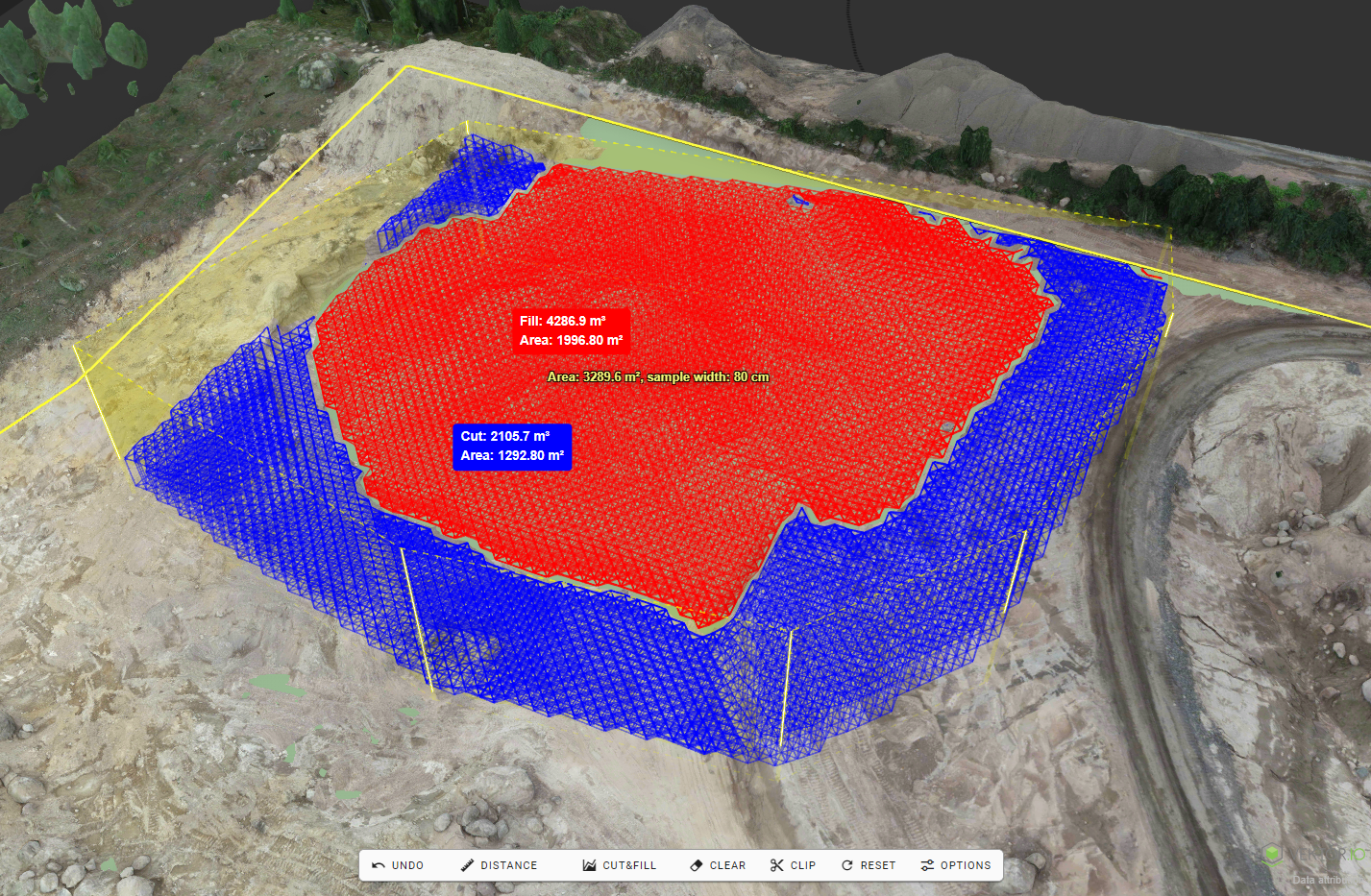

5. Tulokset
Laskennan tuloksena saat:
pinta-alan
leikkaus- ja täyttötilavuudet (m³)
Tuloksissa näkyvä Sample width kertoo laskennassa käytettyjen laskentakuutioiden koon:
suuremmilla alueilla sample width on suurempi
pienemmillä alueilla sample width on pienempi
Arvo vaikuttaa laskennan tarkkuuteen ja mukautuu automaattisesti alueen koon mukaan.
6. Tulosten tallentaminen
Suosittelemme tallentamaan tulokset näkymään, jotta:
voit palata niihin myöhemmin
tuloksia voidaan hyödyntää jatkosuunnittelussa tai raportoinnissa
